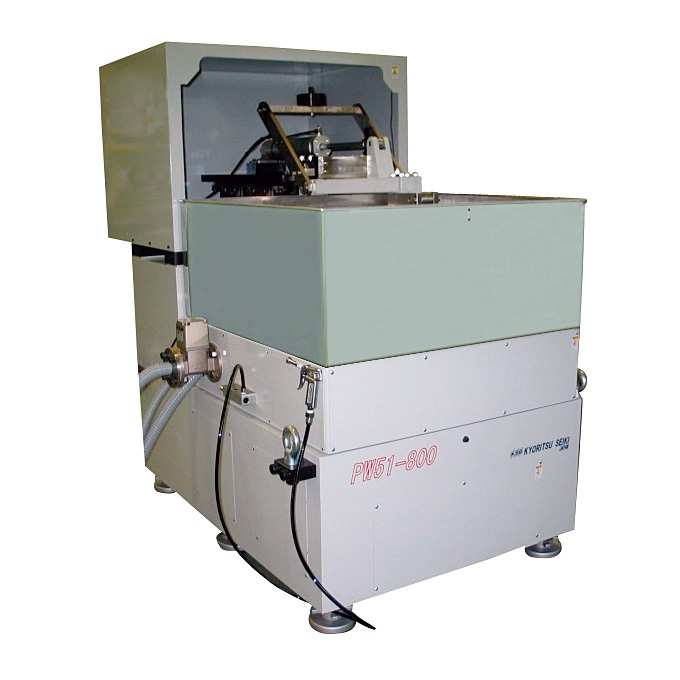

球面加工機

極大径高速スムージング&ポリシング盤

S(P)051-800

PDFダウンロード

特長

  • NC制御により操作が簡単
  • 加工部が広いため大径ワークも簡単セット
  • 前後左右揺動共に可能

仕様

加工方法 オスカー(前後左右)
軸数 1軸
最大ワーク径 ϕ800
対象ワーク曲率 ±SR100 ~ ∞
軸間隔 -
最大工具皿径 ϕ800
工具取付部寸法 M60 P5.5
工具取付軸 下軸
主軸傾斜角 0˚固定
主軸傾斜方向 -
揺動量 ±175mm(左右)
揺動回数 揺動量120mm以下の場合30CPM 揺動量120mm以上の場合20CPM
揺動軸移動量 -20 ~ 200mm前後
主軸回転数 20 ~ 100min-1
カンザシ形状(圧力ピン) ϕ25
カンザシ部調整量 -
加工荷重 MAX70kg
加工タイマー 0 ~ 24時間
主軸回転用電動機 2.2kW x 1基
ワーク揺動用電動機 750W x 1基
クーラント用電動機 100W x 1基
機械寸法 幅(W) 1,050mm
奥行(D) 1,850mm
高さ(H) 1,750mm
機械重量 2,000kg
