球面加工機

大径高速スムージング&ポリシング盤

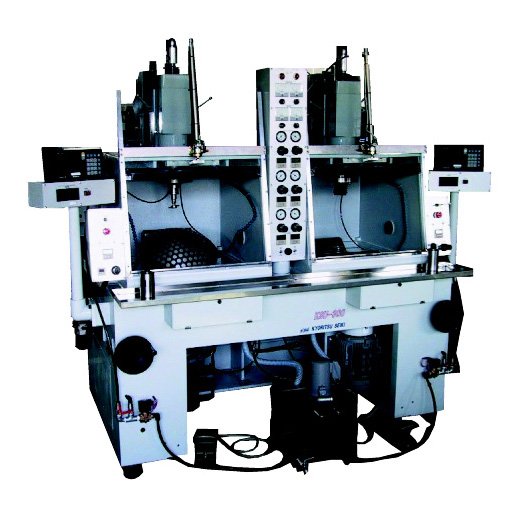

KS(P)U-300

特長

  • 広範囲な加工に対応
  • 高速加工で大径レンズ単玉加工に最適
  • 自動圧力変換・回転数自動変換で高精度加工が容易
  • 揺動方式を採用
  • 最大ワーク径:上軸取付時MAXφ300/下軸取付時MAXφ500
  • 工具中心からも研磨液を供給
  • 加工条件をデジタルで表示

仕様

加工方法 偏心揺動
軸数 2軸(1軸1駆動)
最大ワーク径 上軸取付時 MAXϕ300 下軸取付時 MAXϕ500
対象ワーク曲率 ±SR50 ~ ∞
軸間隔 855mm
最大工具皿径 MAXϕ500
工具取付部寸法 ϕ28インロー M26P3.0
工具取付軸 上軸・下軸共に可
主軸傾斜角 0 ~ 40˚
主軸傾斜方向 前後
揺動量 5mm, 10mm, 15mm(偏心量)
揺動回数 15 ~ 35CPM インバータ無段
ワーク軸移動量 上軸 ±125mm前後 下軸 0mm
主軸回転数 200 ~ 1,000min-1(インバータ無段)
カンザシ形状(圧力ピン) -
カンザシ部調整量 -
加工荷重 10 ~ 85kg
加工タイマー 0 ~ 9,990時間
主軸回転用電動機 2.2kw x 2基
ワーク揺動用電動機 400W x 2基
クーラント用電動機 100W x 2基
機械寸法 幅(W) 1,250mm
奥行(D) 1,640mm
高さ(H) 2,100mm
機械重量 1,500kg
