球面加工機

中径NC付き心取機(自動搬送付き)

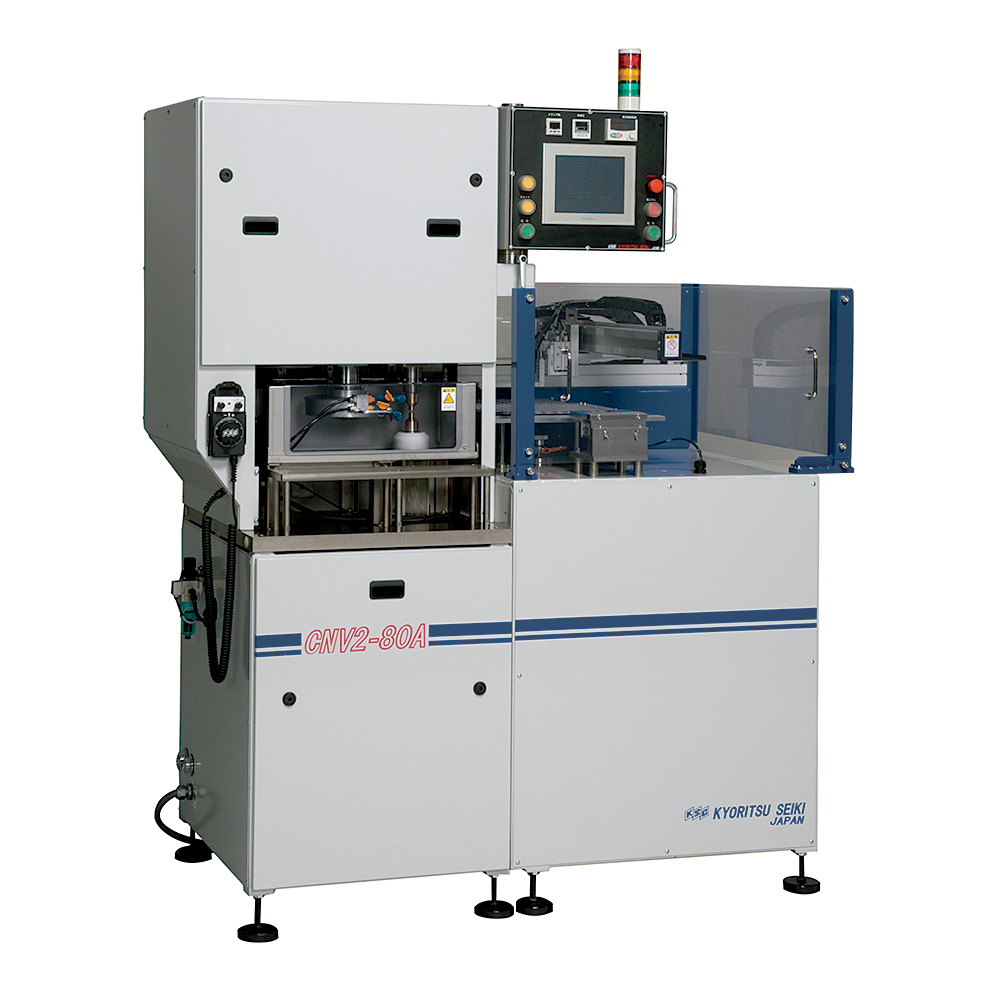

CNV2-80A

特長

  • 手動機仕様時はφ150まで対応
  • ベルクランプによる精度安定・高速加工
  • 自動搬送装置付全自動加工
  • 2軸同時制御による異形加工対応

仕様

砥石軸数/加工構成 1軸/立形自動機(手動機仕様も可)
クランプ方式 ワーク軸片側吸着方式&ベルクランプ方式
NC装置 NC制御(制御軸 3軸)
レンズ供給 平置き1パレット
レンズ収納
対象ワーク径 ϕ5 ~ ϕ80(手動機仕様時は ~ ϕ150)
最大ワーク厚さ 20mm
切込方法 サーボモータ
使用可能砥石径 ϕ160
最大砥石幅 20mm
砥石軸回転数 1,000 ~ 3,000min-1
ベル軸回転数 0.5 ~ 400min-1
砥石軸駆動電動機 0.4kW
ベル軸駆動電動機 0.1kW
制御軸 最小設定単位 X軸 0.001mm
Z軸 0.001mm
C軸 0.1min-1
データ記憶面数 180面(各モード 60面 x 3モード)
機械寸法 幅(W) 1,430mm
奥行(D) 900mm
高さ(H) 1,800mm
機械重量 800kg
