測定機器

ツールプリセッタ

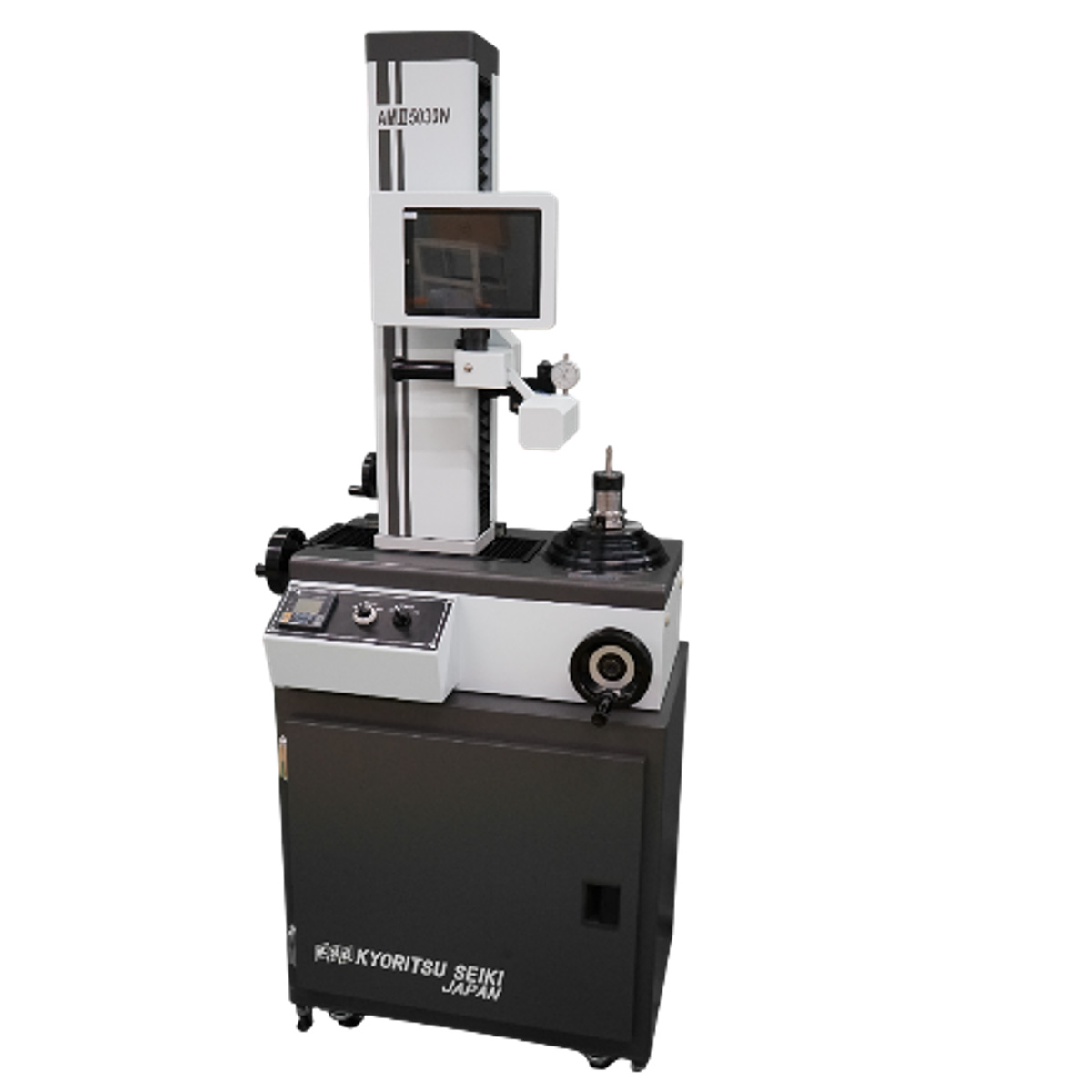

AMⅡ-5030N

エントリーモデル

特長

  • 高精度測定手動機ながら、直径300mmまでを高精度測定。
  • コンパクト設計設置スペースをとらず、工場レイアウトも容易です。

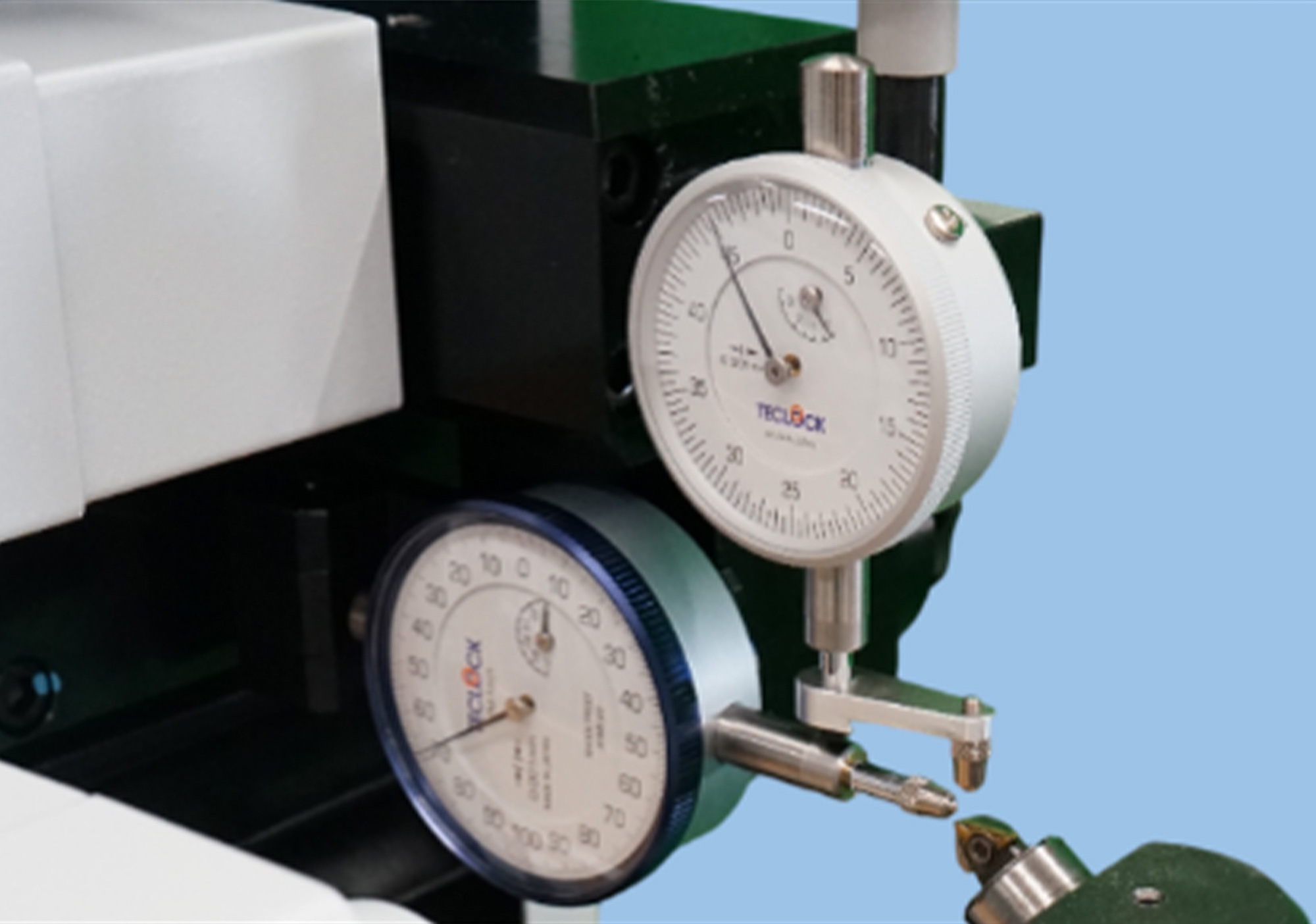

  • ダイヤルゲージ逃がし機能付きボールエンドミル等の測定が容易に行えます。

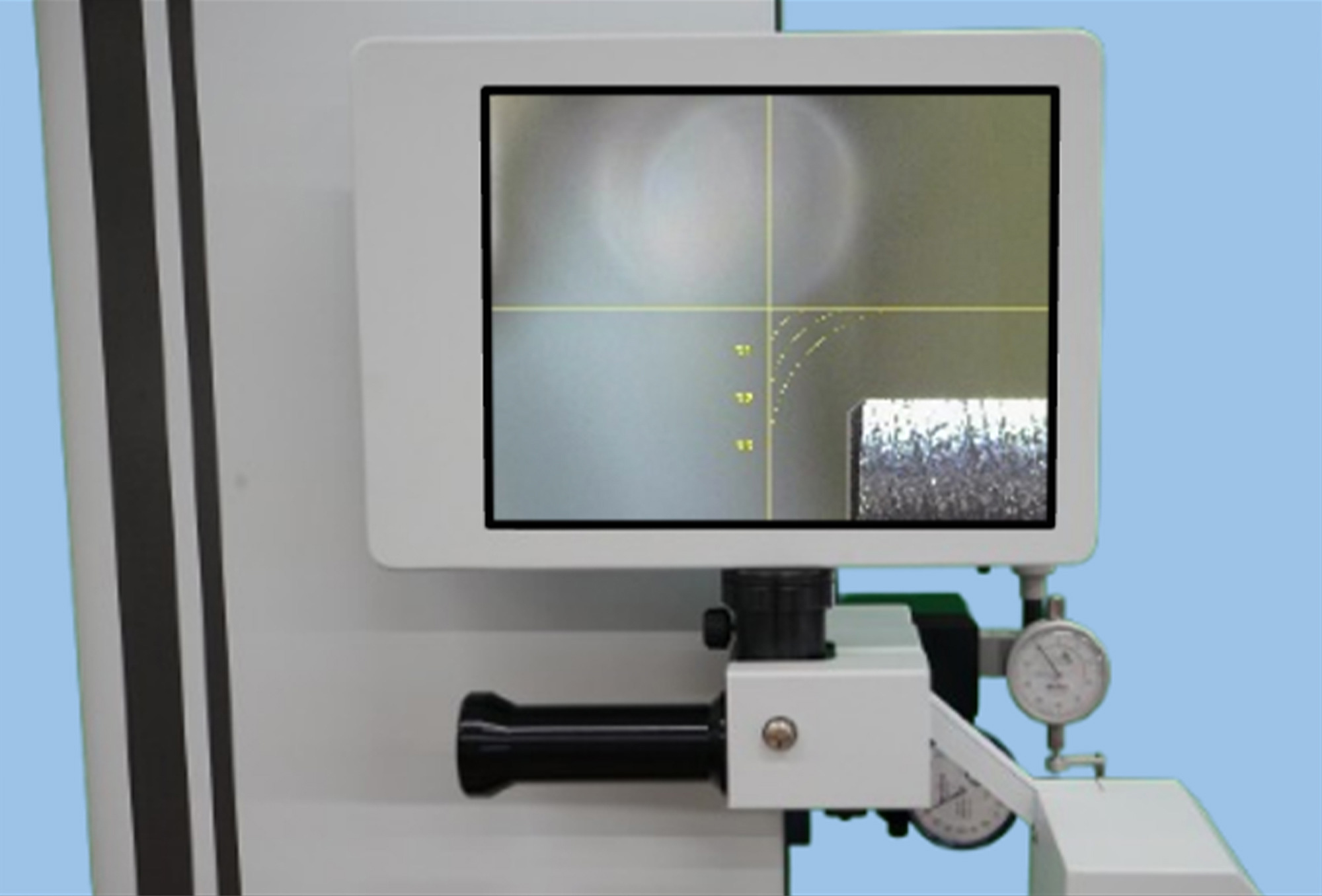

  • 投影器に代わってタブレットを搭載チャートの変更が可能となり、角度やR等の目視合わせが可能!
  • オートクランプ方式操作が簡単で安定性に優れています。

仕様

本機仕様
測定移動方法 手動(素送り)
測定範囲 長さ方向(Z軸):0 ~ 500mm
径方向(X軸):0 ~ ϕ300mm
カウンタ最小表示値 長さ方向(Z軸):0.005mm
径方向(X軸):ϕ0.005mm
ダイヤルゲージ最小目盛 長さ方向(Z軸):0.005mm
径方向(X軸):0.001mm
空圧源 0.4MPa(4kgf/cm2)
プロジェクタ倍率 20倍
ツール着脱方法 エア式
電源 AC100V
重量 200kg
スピンドル部シャンクサイズ BT50, BT40, BT30, S20T, HSKA100, HSKA63, HSKA50, HSKA40, HSKA32
(HSKA32はセンタスルー仕様以外のツールのみ対応)

上記シャンクサイズから1つをご指定ください。また、BTシャンクを指定された場合は、プルスタッドの形状もすべてご確認ください。

標準付属品
基準バー スピンドルシャンクサイズ:1本
BTシャンク時のみプルスタッドが付きます。
プルスタッドをご指定ください。
木箱 基準バー収納用
カバー スピンドル用、本機用 各1枚
