ツールプリセッタ

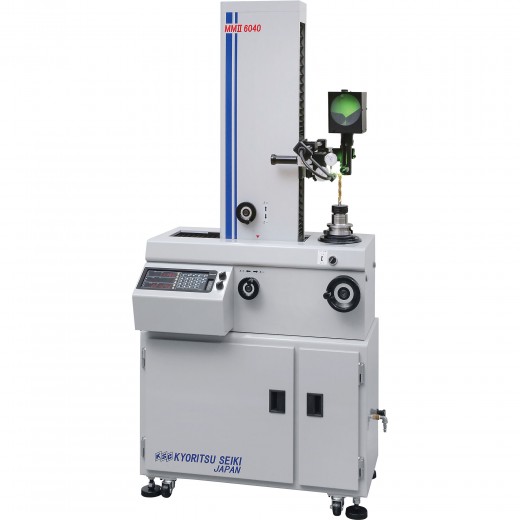

MMⅡ-6040

ワイドな高級機

特長

  • 素送り方式ポイント移動が容易になりました。
  • 長さ測定600mm中型マシニングセンタに最適です。
  • 手動ノブ操作最終的な位置決めは、手動ノブ操作で思いのまま。
  • デジタル装置絶対原点機能、データ出力機能を搭載。
  • コンパクトな投影装置熱対策を考慮した冷光光源と、シンプルで見やすい測定グリル。
  • オートクランプ方式操作が簡単で安定性に優れています。

仕様

本機仕様
測定移動方法 手動(素送り)
測定範囲 長さ方向(Z軸):50 ~ 600mm
径方向(X軸):0 ~ ϕ400mm
カウンタ最小表示値 長さ方向(Z軸):0.005mm
径方向(X軸):ϕ0.002mm
ダイヤルゲージ最小目盛 長さ方向(Z軸):0.005mm
径方向(X軸):0.001mm
空圧源 0.4MPa(4kgf/cm2)
投影器 10倍投影装置
ツール着脱方法 エア式
電源 AC100V
重量 300kg
スピンドル部シャンクサイズ BT50, BT45, BT40, BT35, BT30, S20T, HSKA100, HSKA63, HSKA50, HSKA40, HSKA32
(HSKA32はセンタスルー仕様以外のツールのみ対応)

上記シャンクサイズから1つをご指定ください。また、BTシャンクを指定された場合は、プルスタッドの形状もすべてご確認ください。

標準付属品
基準バー スピンドルシャンクサイズ:1本
BTシャンク時のみプルスタッドが付きます。
プルスタッドをご指定ください。
木箱 基準バー収納用
カバー スピンドル用、本機用 各1枚

寸法図

ツールプリセッタ : 寸法図拡大
