ツールプリセッタ

EZ-4030N

卓上型画像処理ツールプリセッタ

特長

  • ダイヤルゲージ測定/CCDカメラ測定従来のダイヤルゲージ測定に加えて、CCDカメラを搭載することにより、カメラで撮影した刃先をタッチパネルへ拡大表示し、測定することが可能です。
  • カメラ倍率20倍画像処理による径及び高さを測定できます。
  • タッチパネルタッチパネルでカラー表示による表面観察が可能です。
  • ダイヤルゲージ兼用ダイヤルゲージは、X軸・Z軸兼用となっているため、操作が簡単です。
  • 卓上型簡易モデルコンパクトなデザインのため、場所をとらず、どこでも設置がしやすいです。

仕様

本機仕様
測定移動方法 手動
測定範囲
カメラ測定 長さ方向(Z軸):30 ~ 400mm
径方向(X軸):0 ~ ϕ300mm
ダイヤルゲージ測定 長さ方向(Z軸):15 ~ 400mm
径方向(X軸):0 ~ ϕ300mm
カウンタ最小表示値 長さ方向(Z軸):0.01mm
径方向(X軸):ϕ0.02mm
ダイヤルゲージ最小目盛 長さ方向(Z軸):0.01mm
径方向(X軸):0.01mm
電源 移動読取部(デジタルスケール部) 酸化銀電池 SR44(2個)
画像表示部(タブレット部) AC100V
重量 40kg
スピンドル形状 BT50のみ。BT40,BT30はスリーブで対応する。
HSKは都度お問い合わせください。
タッチパネル 8.9インチ
カメラ倍率 20倍
標準付属品
カバー スピンドル用、本機用 各1枚
ツール抜き工具 1本

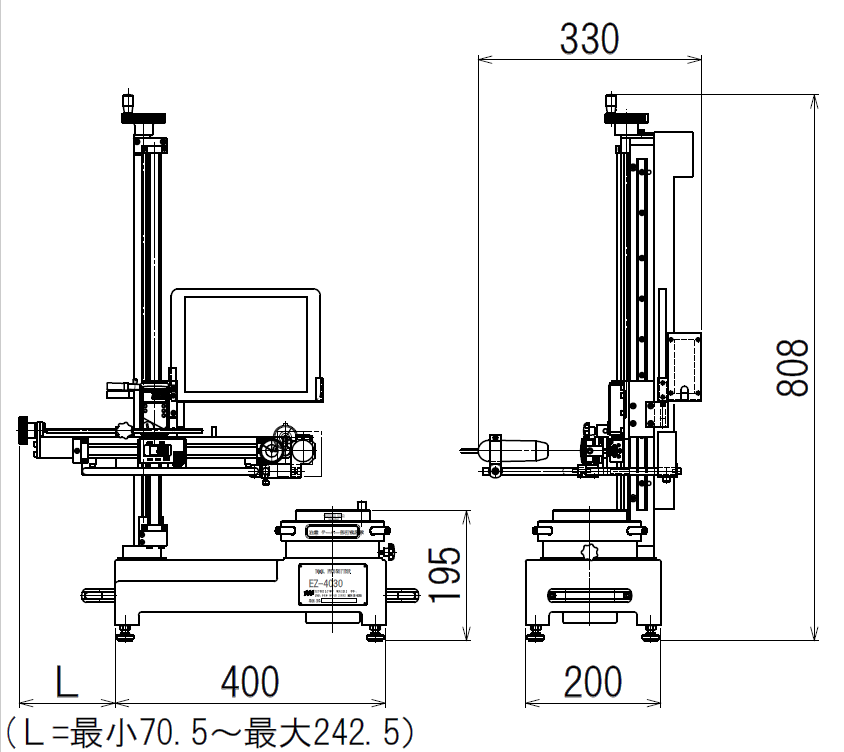

寸法図

ツールプリセッタ : 寸法図拡大
