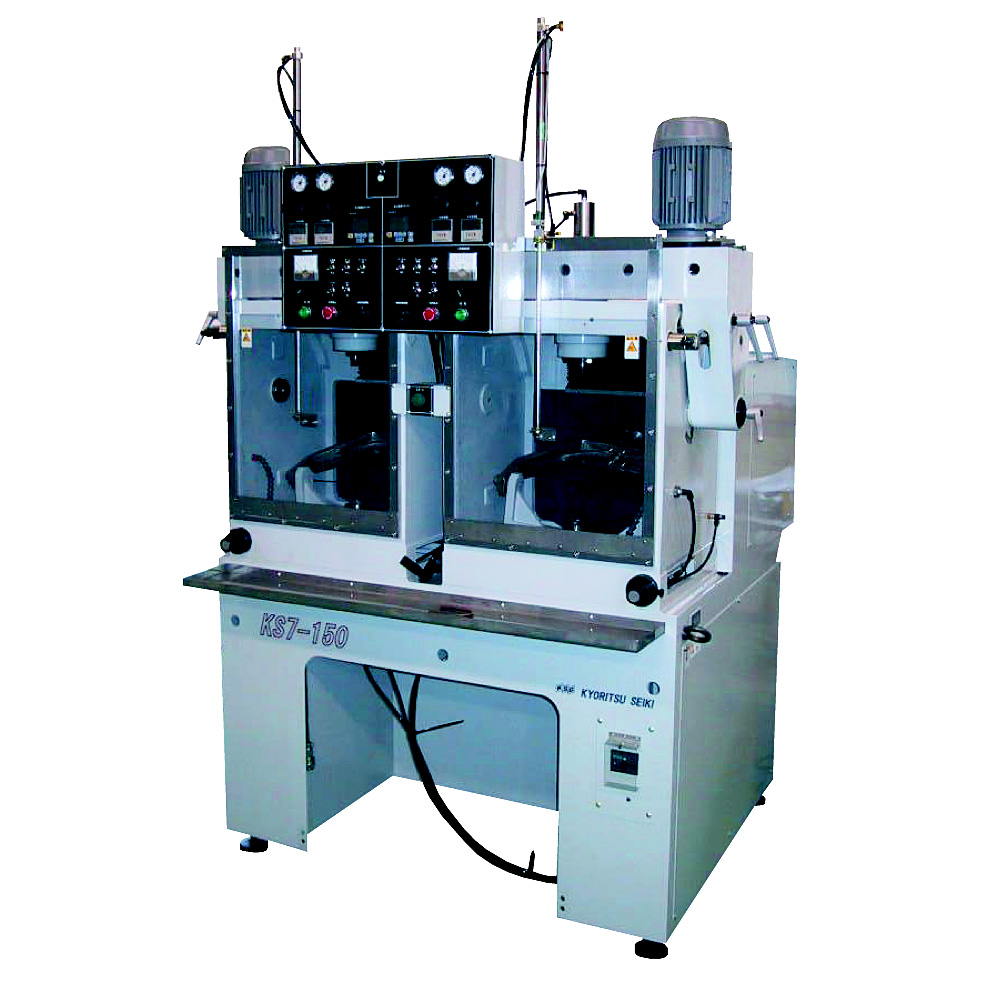

球面加工機

大径高速スムージング&ポリシング盤

KS(P)7-150

特長

  • 加工軸2軸/独立動作可能
  • 小径ワーク時も軽圧力による加工可
  • 完全防水構造 安全面を配慮
  • 剛性を重視 安定した高精度加工を実現
  • 自動圧力変換装置加工途中でもワークに応じて加圧切替が可能です。
  • ユニバーサル研磨方式採用幅広い曲率に対応できます。

仕様

加工方法 ユニバーサル
軸数 2軸(1軸1駆動)
最大ワーク径 MAXϕ150
対象ワーク曲率 ±SR32 ~ ∞
軸間隔 635mm
最大工具皿径 MAXϕ300
工具取付部寸法 ϕ28インロー M26P3.0
工具取付軸 上軸
主軸傾斜角 0 ~ 35˚
主軸傾斜方向 前後
揺動量 0 ~ 40mm
揺動回数 25CPM
ワーク軸移動量 ±75mm(前後)
主軸回転数 450 ~ 1,800min-1(インバータ無段)
カンザシ形状(圧力ピン) -
カンザシ部調整量 -
加工荷重 5 ~ 50kg
加工タイマー 0.1秒 ~ 9,999時間
主軸回転用電動機 1.5kw x 2基
ワーク揺動用電動機 60W x 2基
クーラント用電動機 100W x 2基
機械寸法 幅(W) 1,540mm
奥行(D) 1,340mm
高さ(H) 2,090mm
機械重量 1,200kg
