特長

• 素送り方式ポイント移動が容易になりました。
• 長さ測定600mm中型マシニングセンタに最適です。
• 手動ノブ操作最終的な位置決めは、手動ノブ操作で思いのまま。
• デジタル装置絶対原点機能、データ出力機能を搭載。

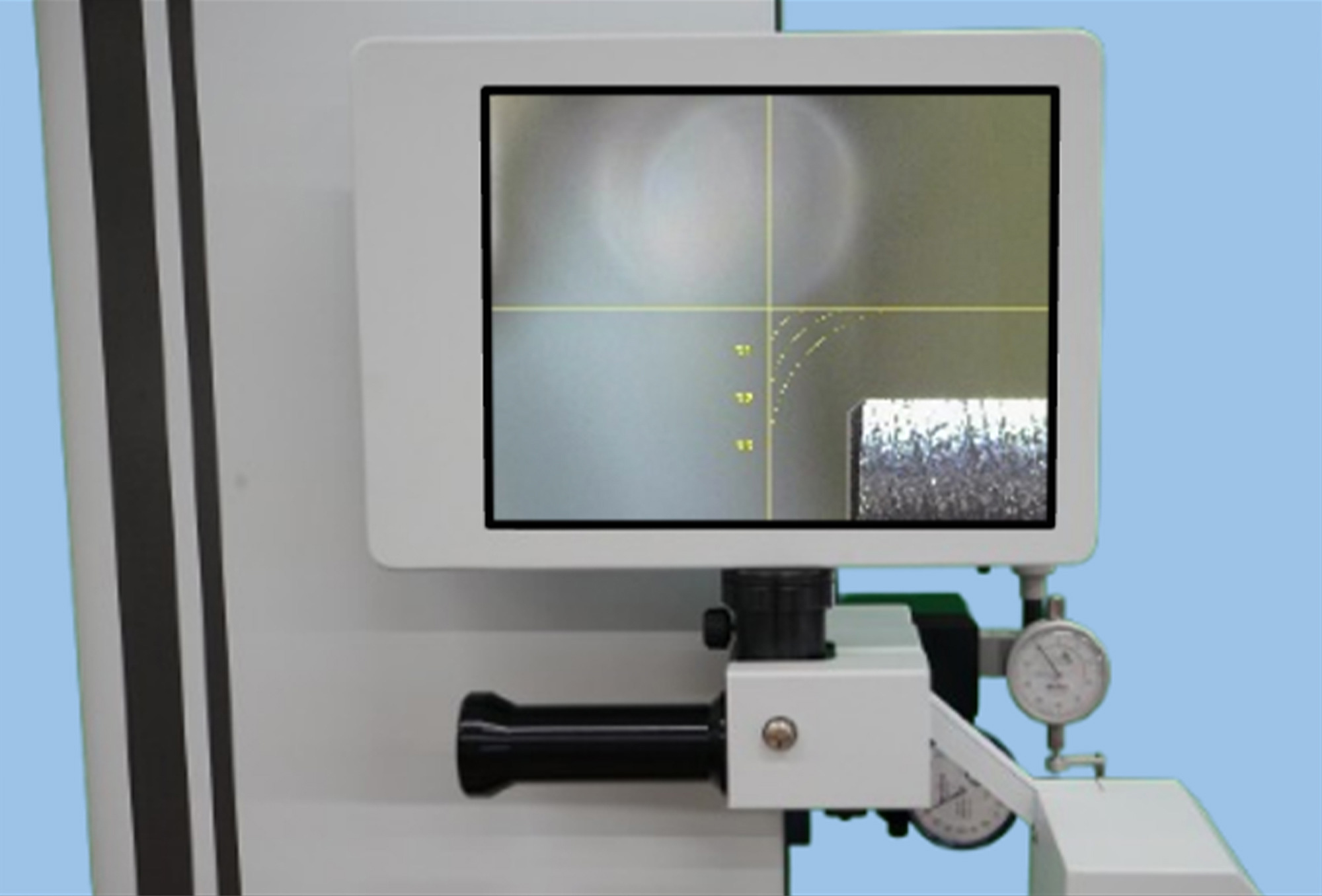

• 投影器に代わってタブレットを搭載チャートの変更が可能となり、角度やR等の目視合わせが可能！
• オートクランプ方式操作が簡単で安定性に優れています。

仕様

本機仕様

測定移動方法	手動(素送り)
測定範囲	長さ方向(Z軸):50 ~ 600mm 径方向(X軸):0 ~ ϕ400mm
カウンタ最小表示値	長さ方向(Z軸):0.005mm 径方向(X軸):ϕ0.002mm

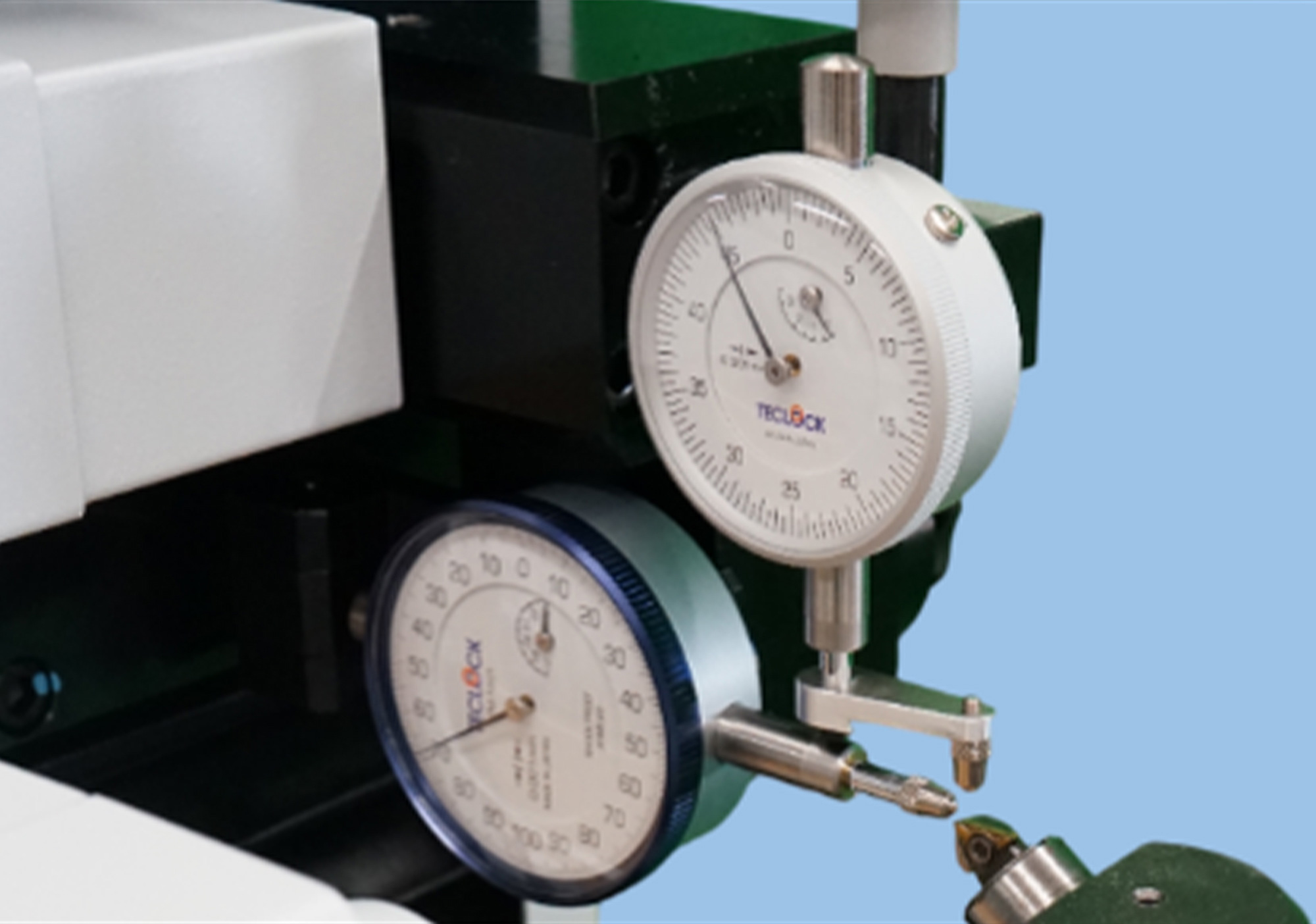

ダイヤルゲージ最小目盛	長さ方向(Z軸):0.005mm 径方向(X軸):0.001mm
空圧源	0.4MPa(4kgf/cm2)
プロジェクタ倍率	20倍
ツール着脱方法	エア式
電源	AC100V
重量	300kg
スピンドル部シャンクサイズ	BT50, BT40, BT30, S20T, HSKA100, HSKA63, HSKA50, HSKA40, HSKA32 （HSKA32はセンタスルー仕様以外のツールのみ対応） 上記シャンクサイズから1つをご指定ください。また、BTシャンクを指定された場合は、プルスタッドの形状もすべてご確認ください。
