保持工具

コレットチャック

SACコレットチャック(SAC)

特長

  • 豊富なラインナップ
  • 抜群の精度と強固なクランプ力で生産性アップ

仕様

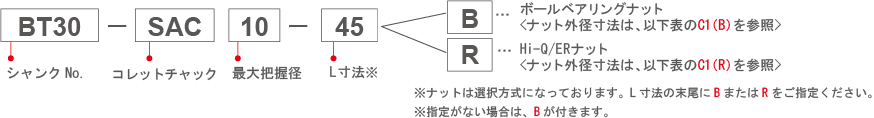

型式説明
S20T
型式 FIG. φD C1
（B）		 C1
（R）		 C2 L H M 使用
コレット		 重量(㎏)
S20T-SAC7-45 1 0.5 ~ 7 23 19 19 45 38 M6 ER11  0.1
S20T-SAC7-60 60 40 0.2
S20T-SAC7-75 75 0.3
S20T-SAC7-90 90 0.3
S20T-SAC10-45 0.5 ~ 10 32 28 28 45 40 M6 ER16 0.2
S20T-SAC10-60 60 50 0.2
S20T-SAC10-75 75 55 0.3
S20T-SAC10-90 90 0.4
S20T-SAC13-45 0.5 ~ 13 36 34 28 45 42 M6 ER20 0.2
S20T-SAC13-60 60 50 0.3
S20T-SAC13-75 75 55 0.3
S20T-SAC13-90 90 0.4
S20T-SAC16-45 2 0.5 ~ 16 43 42 29.5 45 45 M8 ER25 0.2
S20T-SAC16-60 60 50 M6 0.3
S20T-SAC16-75 25 75 60 0.3
S20T-SAC16-90 90 0.4
25T
型式 FIG. φD C1
（B）		 C1
（R）		 C2 L H M 使用
コレット		 重量(㎏)
25T-SAC7-45 1 0.5 ~ 7 23 19 19 45 40 M6 ER11 0.2
25T-SAC7-60 60 0.2
25T-SAC7-75 75 0.2
25T-SAC10-45 0.5 ~ 10 32 28 28 45 55 M8 ER16 0.3
25T-SAC10-60 60 M6 0.3
25T-SAC10-75 75 0.4
25T-SAC13-45 0.5 ~ 13 36 34 28 45 55 M8 ER20 0.3
25T-SAC13-60 60 M6 0.4
25T-SAC13-75 75 0.4
BT30
型式 FIG. φD C1
（B）		 C1
（R）		 C2 L H M 使用
コレット		 重量(㎏)
BT30-SAC7-45 1 0.5 ~ 7 23 19 19 45 40 M6 ER11 0.4
BT30-SAC7-75 75 0.5
BT30-SAC7-105 105 0.5
BT30-SAC7-120 120 0.6
BT30-SAC10-45 0.5 ~ 10 32 28 - 45 50 M8 ER16 0.4
BT30-SAC10-75 28 75 55 0.5
BT30-SAC10-105 105 0.7
BT30-SAC10-120 120 0.8
BT30-SAC13-45 0.5 ~ 13 36 34 - 45 50 M8 ER20 0.4
BT30-SAC13-75 34 75 65 0.6
BT30-SAC13-105 105 0.8
BT30-SAC13-120 120 0.9
BT30-SAC16-60 0.5 ~ 16 43 42 42 60 65 M8 ER25 0.5
BT30-SAC16-75 75 70 0.7
BT30-SAC16-90 90 75 0.7
BT30-SAC16-120 120 0.9
BT30-SAC20-60 3 1.0 ~ 20 51 50 40 60 60 M8 ER32 0.6
BT30-SAC20-75 75 70 0.7
BT30-SAC20-90 90 75 0.8
BT30-SAC20-120 120 0.9
BT40
型式 FIG. φD C1
（B）		 C1
（R）		 C2 L H M 使用
コレット		 重量(㎏)
BT40-SAC7-60 1 0.5 ~ 7 23 19 19 60 40 M 6 ER11 1.0
BT40-SAC7-90 90 1.1
BT40-SAC7-135 135 1.1
BT40-SAC10-60 0.5 ~ 10 32 28 28 60 55 M 8 ER16 1.1
BT40-SAC10-90 90 1.2
BT40-SAC10-135 135 1.4
BT40-SAC13-60 0.5 ~ 13 36 34 34 60 65 M 8 ER20 1.1
BT40-SAC13-90 90 1.3
BT40-SAC13-120 120 1.5
BT40-SAC13-150 150 1.7
BT40-SAC13-180 180 1.9
BT40-SAC16-60 0.5 ~ 16 43 42 42 60 65 M 8 ER25 1.1
BT40-SAC16-90 90 75 1.4
BT40-SAC16-120 120 1.7
BT40-SAC16-150 150 2.0
BT40-SAC16-180 180 2.3
BT40-SAC20-60 1.0 ~ 20 51 50 - 60 65 M 8 ER32 1.1
BT40-SAC20-90 50 90 75 1.6
BT40-SAC20-120 120 2.0
BT40-SAC20-150 150 2.4
BT40-SAC20-180 180 2.9
BT40-SAC30-75 2.0 ~ 30 63 63 62.5 75 67 M16 ER40 1.5
BT40-SAC30-105 105 85 M12 2.2
BT40-SAC30-135 135 2.8
BT50
型式 FIG. φD C1
（B）		 C1
（R）		 C2 L H M 使用
コレット		 重量(㎏)
BT50-SAC7-90 1 0.5 ~ 7 23 19 19 90 40 M 6 ER11 3.7
BT50-SAC7-120 120 3.7
BT50-SAC7-165 165 3.8
BT50-SAC10-90 0.5 ~ 10 32 28 28 90 55 M 8 ER16 3.6
BT50-SAC10-120 120 3.8
BT50-SAC10-165 165 4.0
BT50-SAC13-75 0.5 ~ 13 36 34 34 75 65 M 8 ER20 3.8
BT50-SAC13-105 105 3.9
BT50-SAC13-135 135 4.0
BT50-SAC13-165 165 4.2
BT50-SAC13-195 195 4.4
BT50-SAC16-75 0.5 ~ 16 43 42 42 75 75 M 8 ER25 3.6
BT50-SAC16-105 105 3.9
BT50-SAC16-135 135 4.2
BT50-SAC16-165 165 4.5
BT50-SAC16-195 195 4.9
BT50-SAC20-75 1.0 ~ 20 51 50 50 75 75 M 8 ER32 3.8
BT50-SAC20-105 105 4.2
BT50-SAC20-135 135 4.6
BT50-SAC20-165 165 5.0
BT50-SAC20-195 195 5.5
BT50-SAC30-105 2.0 ~ 30 63 63 63 105 85 M12 ER40 4.6
BT50-SAC30-135 135 5.2
BT50-SAC30-165 165 5.8
ボールベアリングナット、スパナ
型式 C L スパナ型式 適用コレットチャック本体
SAC7B 23 11.5 FN7 SAC7用
SAC10B 32 17 FN10-13 SAC10用
SAC13用
SAC13B 36 19
SAC16B 43 20 FN16 SAC16用
SAC20B 51 23 FN20 SAC20用
SAC30B 63 25 FN30 SAC30用
Hi-Q/ERナット、スパナ
型式 FIG. C L スパナ型式 適用コレットチャック本体
Hi-Q/ER11 Ⅰ 19 11.3 LN7 SAC7用
Hi-Q/ER16 28 17.5 E16P SAC10用
Hi-Q/ER20 34 19 LN13 SAC13用
Hi-Q/ER25 Ⅱ 42 20 FN16 SAC16用
Hi-Q/ER32 50 22.5 FN20 SAC20用
Hi-Q/ER40 63 25.5 E40 SAC30用
ERコレット
型式 D L 締代
ER11 11 18 0.5
ER16 17 27.5 0.5, 1.0
ER20 21 31.5 0.5, 1.0
ER25 26 34 0.5, 1.0
ER32 33 40 0.5, 1.0
ER40 41 46 0.5, 1.0
